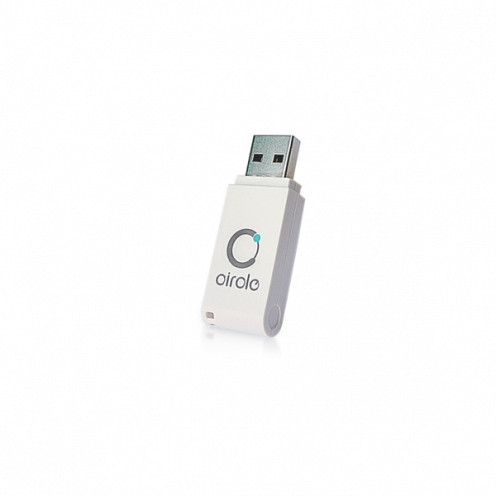

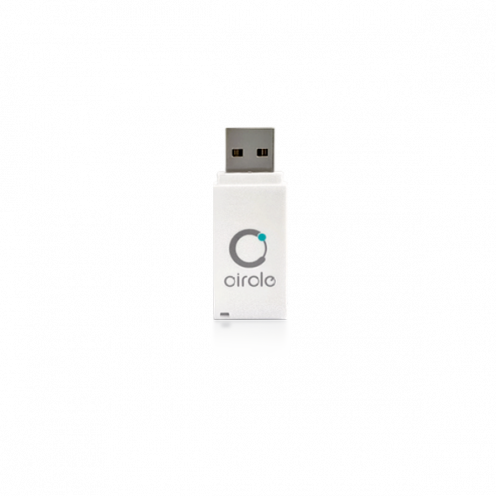

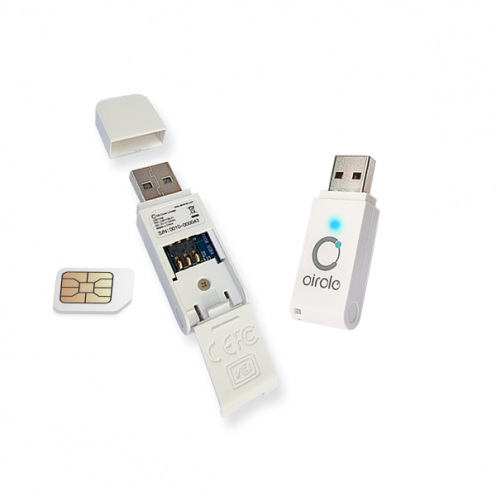

Lecteur de carte SIM USB AB Circle CIR115B

Lecteur USB compact pour carte SIM au format ID-000

Le AB Circle CIR115B est un lecteur de cartes à puce avec contact conçu pour les cartes au format SIM ID-000. Portable et particulièrement fin, il permet d’utiliser une carte à puce de petite taille directement depuis un ordinateur ou un équipement compatible USB.

Le CIR115B répond notamment aux besoins des entreprises, administrations, intégrateurs et développeurs recherchant un lecteur de carte SIM USB professionnel pour l’authentification, la signature électronique, l’identification sécurisée ou les applications utilisant des commandes APDU.

Quel format de carte le CIR115B accepte-t-il ?

Le CIR115B est prévu pour les cartes au format ID-000, couramment appelé Mini SIM ou SIM 2FF. Ce format mesure environ 25 × 15 mm.

Il ne faut pas le confondre avec le format Micro SIM 3FF ni avec le format Nano SIM 4FF. Une carte plus petite placée dans un adaptateur peut éventuellement être utilisée, mais cette configuration doit être validée avant tout déploiement professionnel.

Un lecteur de carte à puce pour les applications sécurisées

Compatible avec la norme ISO/IEC 7816, le CIR115B prend en charge les cartes à microprocesseur de Classes A, B et C ainsi que les protocoles T=0 et T=1. Sa conformité aux standards CCID et PC/SC facilite son intégration dans les applications professionnelles de cartes à puce.

Le lecteur accepte également les commandes APDU étendues. Il peut ainsi servir d’interface entre la carte et une application autorisée à exécuter les commandes nécessaires.

Utilisations recommandées

• Signature électronique : utilisation d’une carte ou d’un jeton compatible avec le logiciel de signature déployé.
• Authentification forte : identification sécurisée d’un utilisateur au moyen d’une carte à puce.
• Connexion réseau : ouverture d’une session ou accès à une application professionnelle protégée.
• Administration électronique : intégration dans une solution d’identité ou de service public numérique.
• Santé : lecture d’une carte professionnelle compatible avec l’application utilisée.
• Contrôle d’accès : communication avec une carte à puce ID-000 dans un système prévu à cet effet.
• Développement et intégration : échange de commandes APDU avec une carte ISO 7816.

Caractéristiques principales

• Technologie : lecteur de carte à puce avec contact.
• Format accepté : ID-000, correspondant au format Mini SIM ou SIM 2FF.
• Dimensions indicatives de la carte : 25 × 15 mm.
• Norme carte : ISO/IEC 7816 parties 1, 2, 3 et 4.
• Classes électriques : Classe A 5 V, Classe B 3 V et Classe C 1,8 V.
• Cartes prises en charge : cartes à microprocesseur et cartes mémoire compatibles ISO 7816.
• Protocoles : T=0 et T=1.
• Commandes : prise en charge des APDU étendues.
• Débit avec la carte : de 9,6 à 826 kbit/s.
• Fréquence d’horloge : jusqu’à 16 MHz, avec 4,8 MHz par défaut.
• Courant fourni à la carte : 55 mA pour les Classes A, B et C.
• Protection : protection contre les courts-circuits.
• Connecteur de carte : mécanisme coulissant prévu pour au moins 100 000 insertions.

Connexion USB et alimentation

• Référence CIR115B-01 : connecteur USB Type-A standard.
• Référence CIR115B-02 : connecteur USB Type-C proposé sous condition de quantité minimale.
• Interface hôte : USB 2.0 Full Speed jusqu’à 12 Mbit/s.
• Alimentation : directement par le port USB.
• Consommation en fonctionnement : inférieure à 100 mA.
• Consommation en veille : inférieure à 2 mA.
• Indicateur : une LED bleue signalant l’état de fonctionnement.
• Pilote : CCID.
• Interface de programmation : PC/SC.

Compatibilité avec les systèmes d’exploitation

• Windows : Windows 7 SP1 et versions ultérieures.
• Linux : prise en charge annoncée par AB Circle.
• macOS : macOS 10.12 et versions ultérieures.
• Android : Android 6.0 et versions ultérieures avec la bibliothèque ou l’application adaptée.

La reconnaissance du lecteur par le système d’exploitation ne garantit pas la compatibilité avec toutes les cartes SIM, tous les certificats ou tous les logiciels. L’application doit prendre en charge la carte utilisée et disposer des droits nécessaires pour accéder à ses données.

Dimensions et conditions d’utilisation

• Dimensions : 51 × 17,8 × 9,5 mm.
• Poids : 7 g avec une tolérance de ±0,5 g.
• Boîtier : ABS blanc.
• Température de fonctionnement : de 0 à 65 °C.
• Température de stockage : de -10 à 70 °C.
• Humidité de fonctionnement : jusqu’à 95 %, sans condensation.
• MTBF annoncé : 600 000 heures.

Normes et certifications

• Standards : ISO/IEC 7816, USB 2.0 Full Speed, CCID et PC/SC.
• Certification paiement : EMVCo Contact Terminal Level 1.
• Certification Windows : Microsoft WHQL.
• Conformités annoncées : EN 62368, CE, FCC, VCCI, RoHS 3 et REACH.

Le CIR115B permet-il de lire les contacts ou les SMS d’une carte SIM ?

Le CIR115B établit la communication entre une carte à puce et un logiciel compatible. Il ne récupère pas automatiquement les contacts, les SMS ou les informations liées à un abonnement téléphonique. L’accès à ces données dépend de la carte, de ses mécanismes de sécurité, des codes éventuellement requis et du logiciel utilisé.

Peut-on utiliser une Micro SIM ou une Nano SIM ?

Le lecteur est conçu pour le format ID-000, aussi appelé Mini SIM ou SIM 2FF. Une Micro SIM 3FF ou une Nano SIM 4FF ne correspond pas directement à son logement. L’utilisation d’un adaptateur mécanique reste à valider selon la carte et l’application. Pour une Nano SIM 4FF, le lecteur AB Circle CIR135B constitue une solution mieux adaptée.

Quelle différence entre le CIR115A, le CIR115B et le CIR135B ?

Le CIR115A accepte les cartes pleine taille ID-1, comme les cartes bancaires et badges CR80 à puce. Le CIR115B est réservé au format Mini SIM ID-000 ou 2FF. Le CIR135B est spécifiquement conçu pour les cartes Nano SIM 4FF. Le choix doit donc être effectué en fonction du format physique exact de la carte.

Le CIR115B lit-il les cartes RFID ou NFC ?

Non. Le CIR115B est un lecteur avec contact. La carte doit être insérée dans son logement afin que les contacts électriques communiquent avec la puce. Pour une carte RFID ou NFC, il faut choisir un lecteur sans contact compatible avec la technologie et la fréquence utilisées.

Conseil Universcarte

Avant toute commande, vérifiez le format exact de votre carte. Les appellations SIM, Mini SIM, Micro SIM et Nano SIM sont souvent confondues. Contrôlez également le protocole, les commandes APDU et la compatibilité de votre logiciel métier. Pour un développement spécifique, prévoyez une phase de test avant le déploiement en série.
