Le lecteur
Il assure le contact électrique, l’alimentation et la transmission des données.
Guide lecteur à contact
Lecteur de carte à puce : comment choisir le bon modèle ?
Format CR80, carte SIM ou nano-SIM, norme ISO 7816, protocoles T=0 et T=1, PC/SC, CCID, USB-A ou USB-C : découvrez les critères qui déterminent réellement la compatibilité d’un lecteur avec votre carte et votre logiciel.
Un lecteur de carte à puce est l’interface entre une carte à contacts et un logiciel. Le bon choix ne dépend donc pas uniquement de la forme du connecteur USB : le format de la carte, son protocole, le pilote, l’API et l’application métier doivent être compatibles ensemble.
Réponse courte : pour une carte au format bancaire, recherchez
généralement un lecteur à contact ISO 7816, CCID et PC/SC. Pour une nano-SIM
4FF, il faut un lecteur mécanique dédié à ce très petit format. Dans les deux
cas, le lecteur ne remplace ni le logiciel, ni les clés de sécurité, ni les
droits d’accès à la carte.

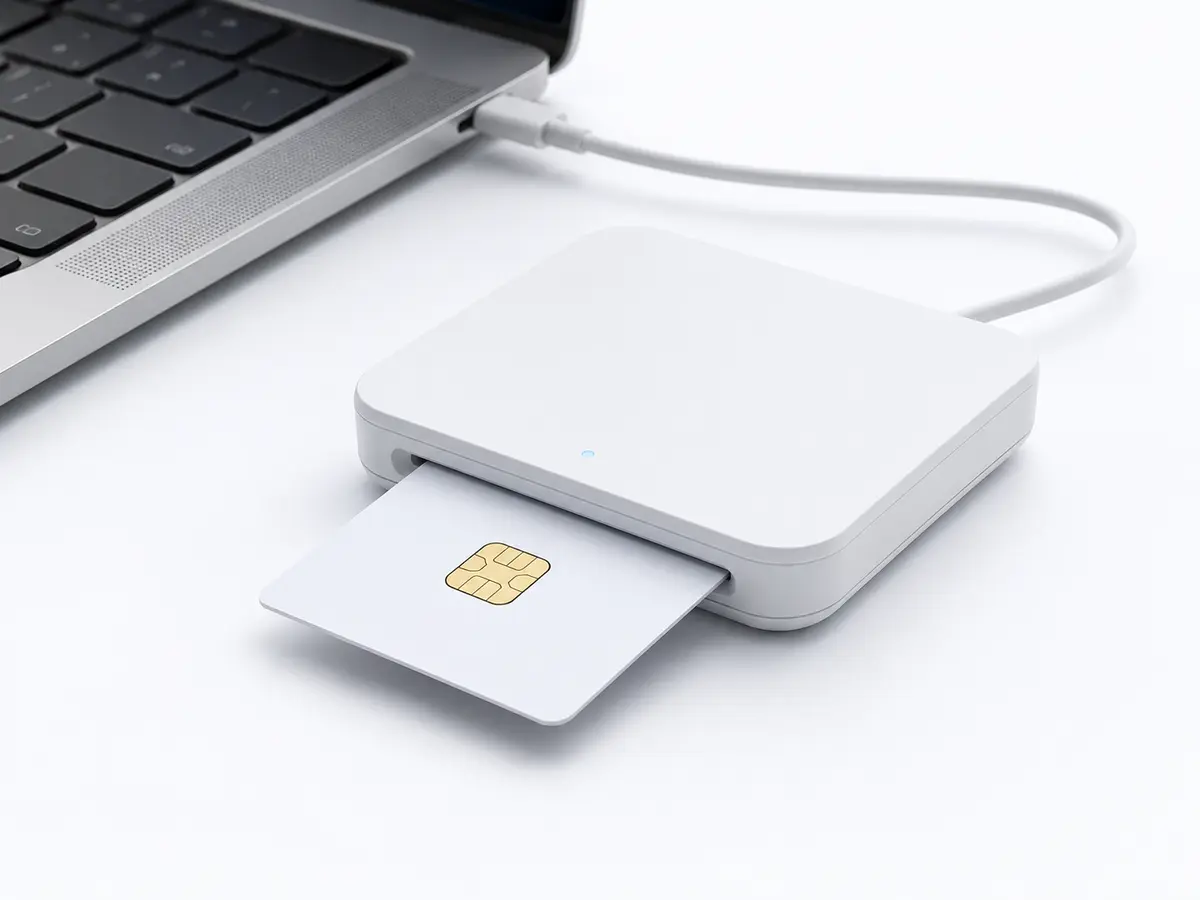

Qu’est-ce qu’un lecteur de carte à puce ?
Une carte à puce avec contact possède un module métallique. Lorsqu’elle est insérée, le lecteur alimente la puce, établit la communication et transporte les commandes entre la carte et l’application.
L’échange se fait souvent sous forme de commandes APDU. Le lecteur gère la liaison physique et les protocoles bas niveau. Le logiciel décide ensuite quelles commandes envoyer et comment interpréter les réponses.
- Le lecteur détecte et alimente la carte.
- Le système expose le lecteur à l’application, souvent via PC/SC.
- L’application utilise les fonctions autorisées par la carte.
Le système
Le pilote CCID et l’interface PC/SC permettent au logiciel de détecter le périphérique.
Le logiciel métier
Il porte la logique, les certificats, les clés et les droits nécessaires à l’usage prévu.
Lecteur à contact, NFC ou piste magnétique : quelle différence ?
Ces lecteurs peuvent avoir une apparence proche, mais ils n’utilisent ni la même interface physique, ni les mêmes familles de cartes. Un lecteur NFC ne remplace pas automatiquement un lecteur de puce à contact.
| Technologie | Comment la carte est lue | Standards fréquents | Usages courants |
|---|---|---|---|
| Carte à puce avec contact | La carte touche des contacts métalliques dans le lecteur. | ISO/IEC 7816, T=0, T=1, PC/SC, CCID | Authentification, certificats, signature, cartes métier, SIM et UICC |
| Carte sans contact RFID ou NFC | La carte communique par radio à courte distance. | ISO/IEC 14443, ISO/IEC 15693, NFC | Contrôle d’accès, identification, badges, titres et automatisation |
| Piste magnétique | La bande magnétique passe devant une tête de lecture. | ISO/IEC 7811 | Cartes anciennes, fidélité, identification simple et systèmes existants |
Certaines cartes et certains lecteurs combinent plusieurs interfaces. Si votre badge possède une puce à contact et une technologie RFID, choisissez un lecteur double interface explicitement compatible avec les deux composants.
Vérifiez d’abord le format physique de la carte
Deux cartes conformes à ISO 7816 peuvent utiliser des formats mécaniques très différents. Un lecteur CR80 n’accepte pas directement une nano-SIM, et un lecteur 4FF ne reçoit pas une carte au format bancaire.
| Format | Dimensions | Lecteur à rechercher |
|---|---|---|
| ID-1 ou CR80 | 85,60 x 53,98 mm | Lecteur de carte à puce standard |
| Mini-SIM ou 2FF | 25 x 15 mm | Lecteur SIM 2FF ou support dédié |
| Micro-SIM ou 3FF | 15 x 12 mm | Lecteur micro-SIM 3FF |
| Nano-SIM ou 4FF | 12,3 x 8,8 mm | Lecteur nano-SIM 4FF |
Les 8 critères pour choisir un lecteur de carte à puce
| Critère | Ce qu’il faut vérifier | Pourquoi c’est important |
|---|---|---|
| 1. Format de carte | CR80, 2FF, 3FF, 4FF ou module spécifique | Le connecteur mécanique doit maintenir les contacts au bon endroit. |
| 2. Interface de carte | Contact seul, sans contact ou double interface | La présence d’une puce dorée ne renseigne pas sur les autres technologies de la carte. |
| 3. Standard et protocoles | ISO 7816, T=0, T=1, cartes mémoire, APDU étendues | Le lecteur doit gérer le protocole attendu par la carte et l’application. |
| 4. Tension de la carte | Classe A 5 V, classe B 3 V, classe C 1,8 V | Ce point est essentiel pour les cartes SIM, UICC et composants basse tension. |
| 5. CCID et PC/SC | Conformité du lecteur, pilote et API | Ces standards facilitent l’intégration, mais ne garantissent pas la compatibilité applicative. |
| 6. Système d’exploitation | Windows, Linux, macOS, Android, iOS ou iPadOS | Un connecteur USB-C compatible physiquement ne garantit pas que l’application accède au lecteur. |
| 7. Logiciel et middleware | SDK, minidriver, CryptoTokenKit, bibliothèque PC/SC, application métier | Le logiciel doit savoir dialoguer avec la carte et disposer des droits nécessaires. |
| 8. Environnement d’usage | Mobilité, nombre d’insertions, PIN sécurisé, vitesse, température | Le format et la robustesse du lecteur doivent correspondre au déploiement réel. |

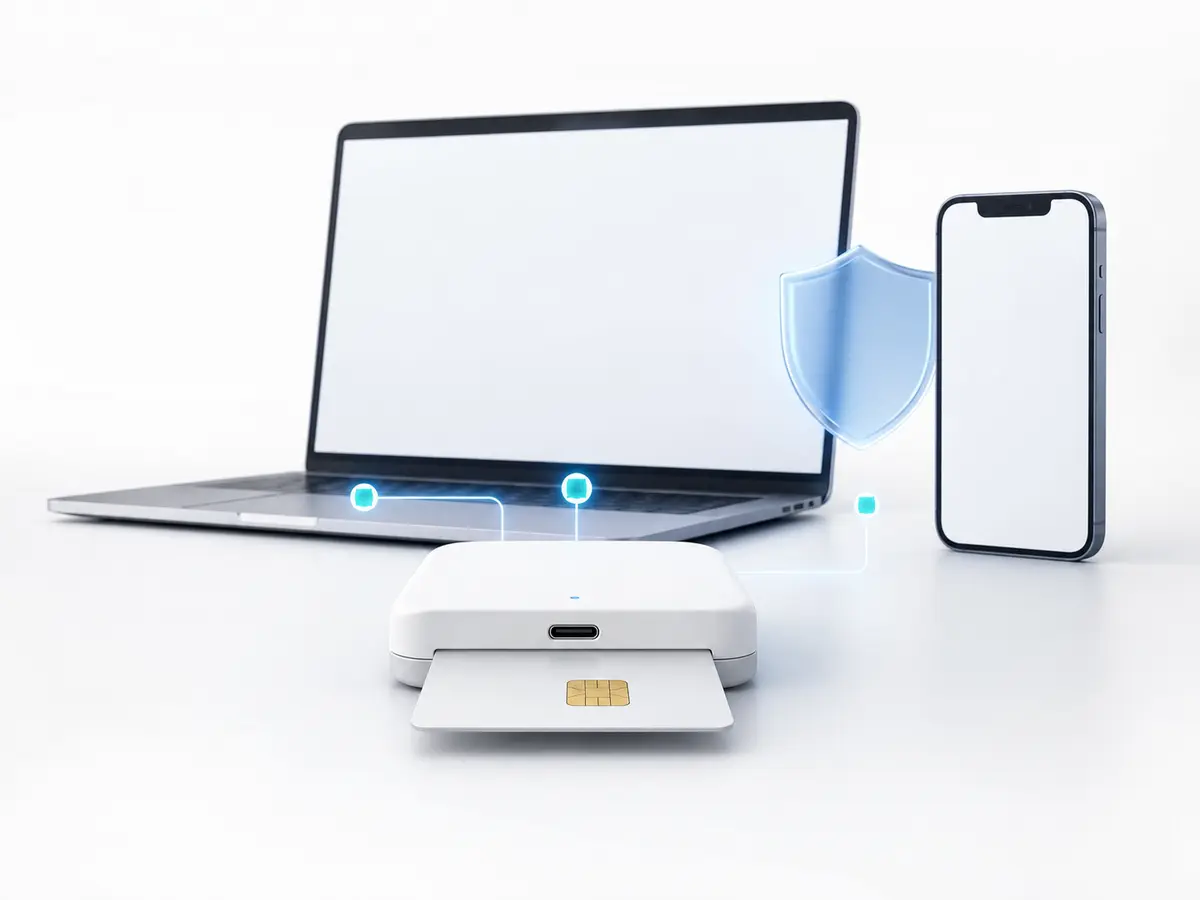

PC/SC et CCID : utiles, mais pas suffisants
CCID standardise le dialogue USB avec de nombreux lecteurs de cartes à puce. PC/SC fournit une interface commune entre l’application, le système et le lecteur.
Ces compatibilités réduisent les développements spécifiques et peuvent permettre l’utilisation d’un pilote système générique. Elles ne signifient pas que toutes les cartes deviennent lisibles ou modifiables.
- La carte peut exiger un middleware, un certificat ou des clés.
- L’application doit connaître la structure et les commandes de la carte.
- Les systèmes mobiles peuvent nécessiter un SDK ou une intégration dédiée.
- Les fonctions protégées restent soumises aux règles de sécurité de la carte.
À quoi sert un lecteur de carte à puce ?
Le même matériel peut être utilisé dans des projets très différents. La fonction finale dépend principalement de la carte, de son application embarquée et du logiciel qui l’exploite.
Identité et authentification
Connexion à un poste, authentification forte, gestion de certificats et accès à un réseau d’entreprise.
Signature et services numériques
Signature électronique, services administratifs et échanges sécurisés lorsqu’une solution compatible est prévue.
Cartes métier
Santé, transport, gouvernement, industrie ou sécurité, selon les spécifications et autorisations du système.
SIM et UICC
Tests, personnalisation, développement, authentification mobile et opérations sécurisées sur cartes compatibles.
Développement et intégration
Envoi d’APDU, validation d’applications carte et tests de compatibilité avant déploiement.
Contrôle d’accès logique
Utilisation d’une carte à puce comme facteur d’accès à une application, une session ou une ressource.

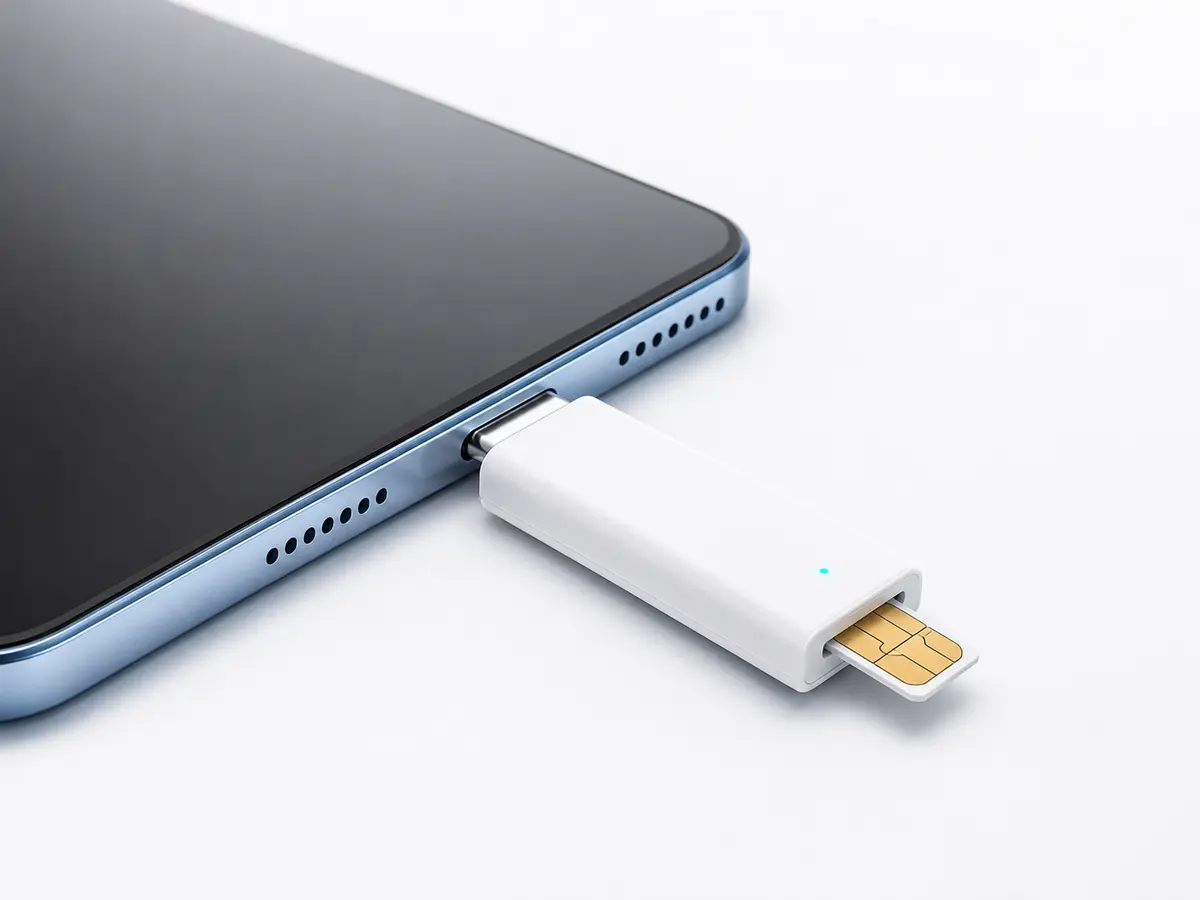

Lecteur nano-SIM USB-C : le cas du format 4FF
Un lecteur nano-SIM est conçu pour maintenir directement une carte 4FF sur les contacts. Il évite les empilements d’adaptateurs et répond aux projets où l’encombrement et la mobilité comptent autant que la compatibilité ISO 7816.
Le CIR135B d’AB Circle illustre cette catégorie : format compact USB-C, cartes 4FF classes A, B et C, protocoles T=0 et T=1, cartes mémoire, APDU étendues, CCID et PC/SC.
- Dimensions annoncées : 39,5 x 18 x 9 mm pour environ 10 g.
- USB 2.0 Full Speed et alimentation directe par le port USB-C.
- Connecteur coulissant prévu pour au moins 100 000 insertions.
- Windows, Linux, macOS et Android annoncés, avec prise en charge iOS et iPadOS via CryptoTokenKit selon l’intégration prévue.
À retenir : la fiche technique d’un lecteur mobile doit être comparée à votre application. La présence d’un port USB-C sur le téléphone ou la tablette ne suffit pas à garantir le fonctionnement.
Quel lecteur choisir selon votre besoin ?
| Votre besoin | Type de lecteur conseillé | Point de contrôle prioritaire |
|---|---|---|
| Lire une carte CR80 à puce sur PC | Lecteur à contact ISO 7816, CCID et PC/SC | Compatibilité du logiciel et du système |
| Travailler directement avec une nano-SIM | Lecteur nano-SIM 4FF dédié | Tensions 5 V, 3 V, 1,8 V et protocole T=0/T=1 |
| Utiliser une carte à contact et RFID | Lecteur double interface | Compatibilité précise des deux technologies |
| Développer ou tester des commandes longues | Lecteur PC/SC avec APDU étendues | Support réel des APDU étendues par toute la chaîne |
| Saisir un code PIN sans passer par le clavier du PC | Lecteur avec PIN pad sécurisé | Certification et prise en charge par l’application |
| Utiliser le lecteur sur smartphone ou tablette | Modèle USB-C officiellement compatible avec l’OS | SDK, application, autorisations USB et méthode d’intégration |
Comment valider la compatibilité avant l’achat ?
Pour une intégration professionnelle, un test sur la carte et le logiciel réels reste la méthode la plus fiable.
Identifier la carte
Format, référence de puce, protocoles, tension et éventuelle interface sans contact.
Décrire l’environnement
Système, version, connecteur, application, middleware et langage de développement.
Vérifier les fonctions
Lecture, écriture, authentification, APDU, certificats, PIN ou clés attendues.
Tester avant déploiement
Valider un exemplaire avec la carte cible avant de commander le volume complet.
Questions fréquentes sur les lecteurs de cartes à puce
Qu’est-ce qu’un lecteur de carte à puce PC/SC ?
C’est un lecteur utilisable au travers de l’architecture PC/SC, qui fournit une interface commune entre les applications, le système d’exploitation, le pilote et le lecteur. PC/SC facilite l’intégration, mais l’application doit toujours connaître la carte et ses commandes.
Quelle différence entre un lecteur à contact et un lecteur NFC ?
Un lecteur à contact communique par les plages métalliques de la puce, généralement selon ISO 7816. Un lecteur NFC ou RFID échange des données par radio. Un modèle double interface peut regrouper les deux fonctions si les technologies précises sont compatibles.
Un lecteur CCID est-il toujours plug and play ?
CCID permet souvent au système d’utiliser un pilote générique, notamment sur les environnements compatibles. Cela ne rend pas l’application métier automatique : un middleware, un SDK ou une configuration spécifique peut rester nécessaire.
Peut-on lire une carte bancaire avec un lecteur de carte à puce ?
Un lecteur compatible peut établir une communication technique avec certaines cartes EMV, mais il ne contourne ni le code PIN, ni les protections, ni les règles du système de paiement. Une application et des autorisations adaptées restent indispensables.
Un lecteur permet-il de modifier toutes les données de la carte ?
Non. Les possibilités dépendent de la carte, de son système de fichiers, des commandes acceptées, des clés et des droits d’accès. Le lecteur transporte les commandes, mais ne supprime pas les protections de la puce.
Un adaptateur suffit-il pour lire une nano-SIM dans un lecteur standard ?
Pas toujours. L’adaptateur doit assurer un positionnement mécanique précis et le lecteur doit gérer les tensions et protocoles de la carte. Pour un usage régulier ou professionnel, un lecteur 4FF dédié est plus fiable.
Un lecteur USB-C fonctionne-t-il automatiquement sur smartphone ?
Non. La connexion peut être physiquement compatible sans être accessible à l’application. Il faut vérifier le système, les autorisations USB, le pilote ou SDK, ainsi que la méthode d’intégration prévue pour Android, iOS ou iPadOS.
Comment savoir si un lecteur est compatible avec ma carte métier ?
Relevez la référence de la carte ou de la puce, le format, les protocoles, l’application utilisée et le système d’exploitation. Faites ensuite valider cette chaîne complète et, si possible, testez un lecteur avec une carte réelle avant le déploiement.
